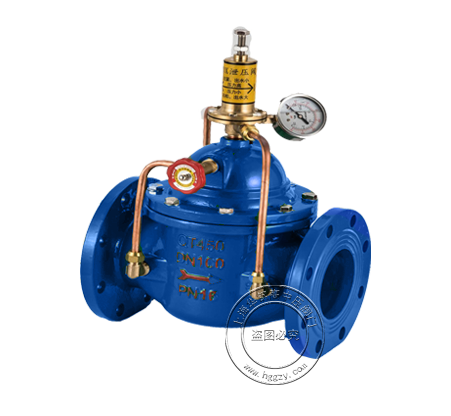

安全泄壓閥

產品簡介：

500X泄壓/持壓閥主要通過設定導閥將管線上超過導閥設定值之壓力泄壓釋放，防止系統超壓對管線和設備造成損壞。并可維持主閥上游供水壓力于某一設定值上，保障主閥上游供水壓力，維持消防供水系統主閥上游供水壓力。該閥運行動作平穩，強度高，調節方便，使用壽命長。主要適用于高層建筑消防測試循環系統的泄壓。DN500（含DN500）以上采用活塞式結構

工作介質：水

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：1.0~2.5MPA

試驗標準：GB/T13927

詳細介紹
下載文檔

性能特點 Property and Features

1、準確且保持不變的安全穩定壓力，一旦超壓，泄壓閥能充分打開及時泄壓。
2、關閉速度可調，消除壓力波動。
3、隔膜傳動機構將操作滯后現象減小到最小。
4、它可安裝在任何位置，不用改變壓力設定值或從管路上拆除就可進行維修和檢查。

主要技術參數 Main Technical Parameters

公稱壓力	強度試驗	密封試驗	適用溫度	適用介質	連接法蘭	試驗標準
1.0~2.5MPa	1.5倍公稱壓力	1.1倍公稱壓力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名稱	材料(隔膜式)	零件名稱	材料(活塞式)
閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼	閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼
壓縮彈簧	硅錳鋼	缸套	不銹鋼
膜片壓板	不銹鋼	活塞	球鐵、銅合金
膜片	丁晴橡膠	O型圈	丁晴橡膠
閥桿	不銹鋼	閥桿	不銹鋼
閥盤	球鐵、銅合金	閥盤	球鐵、銅合金
O型圈	丁晴橡膠	O型圈	丁晴橡膠
閥盤壓板	銅合金	閥盤壓板	銅合金
閥體	鑄鐵、球鐵、鑄鋼、不銹鋼	閥體	鑄鐵、球鐵、鑄鋼、不銹鋼
閥座	銅合金	閥座	銅合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	610	625	642	750	808	864	1135

DN	250	300	350	400	450	500	600
L	622	698	787	914	978	978	1230
H	1185	1325	1385	1445	1495	1580	1620
