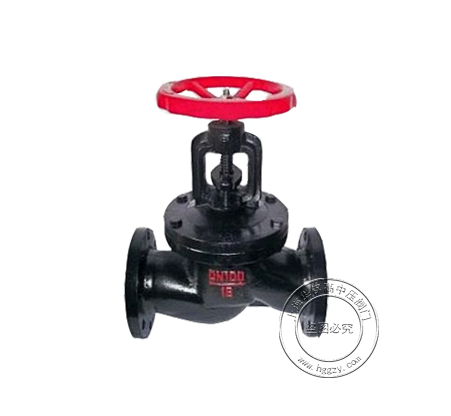

法蘭截止閥

產品簡介：

法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

工作介質：水、氣、油

工作溫度：0°C~120°C

主體材料：灰鑄鐵

公稱壓力：1.0~2.5MPA

試驗標準：GB/T 13927 AP1598

詳細介紹
下載文檔

性能特點 Property and Features

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	法蘭標準	試驗標準
1.0~2.5MPa	15~250mm	0~120°C	水、氣、油	GB/T 17241.6 GB/T 9113	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名稱	材料
閥體、閥蓋、活瓣	灰鑄鐵
閥桿	碳鋼
密封圈	銅合金、不銹鋼、聚四氟乙烯
手輪	鑄鐵

主要外形尺寸 Main Dimensions

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	787	850
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520
